Evognito Setelah kita menjelajahi dunia Internet of Things (IoT), mulai dari pengertian, manfaat, tantangan, hingga penerapannya yang revolusioner di sektor pertanian, kini saatnya kita melangkah lebih jauh. Bagaimana kita bisa mulai merasakan “kekuatan” IoT ini secara langsung? Jawabannya ada pada Arduino, platform mikrokontroler sumber terbuka yang ramah pemula dan sangat populer untuk membuat proyek-proyek IoT.
Pada artikel ini, kita akan melihat contoh proyek Arduino yang sederhana namun sangat fungsional: Sistem Pemantauan Kelembaban Tanah Sederhana. Proyek ini akan menunjukkan bagaimana sensor dapat mengumpulkan data, Arduino memprosesnya, dan bagaimana data tersebut bisa menjadi dasar untuk sistem pertanian cerdas.
Table of Contents
- Mengapa Memulai dengan Arduino untuk IoT?
- Proyek: Pemantauan Kelembaban Tanah dengan Arduino
- Apa saja yang dibutuhkan?
- Langkah-langkah Pembuatan Proyek
- Pengembangan Lebih Lanjut

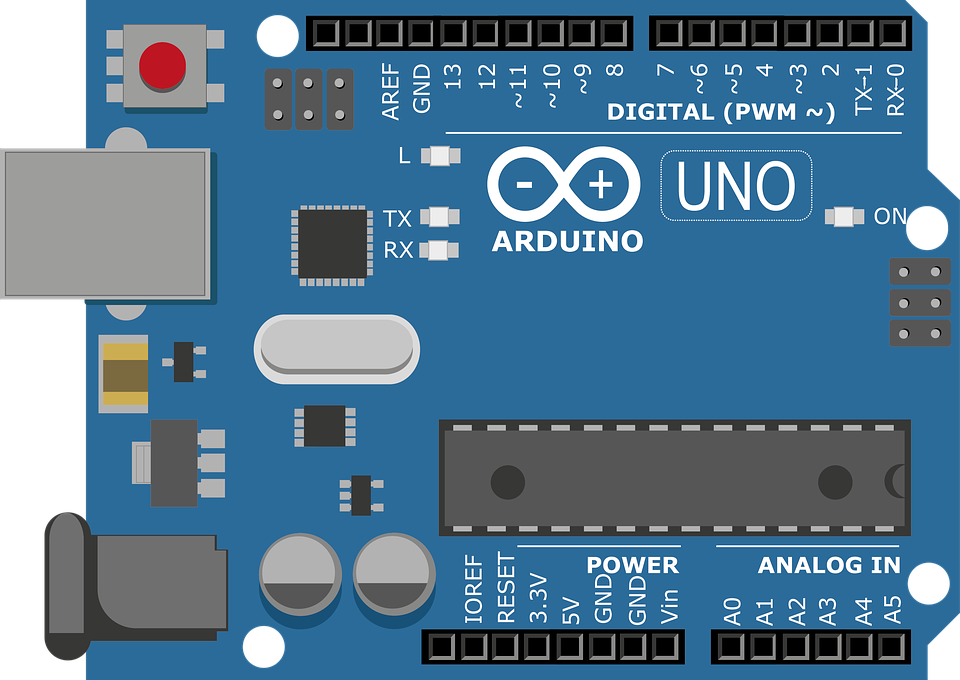

Mengapa Memulai dengan Arduino untuk IoT?
Arduino adalah pilihan ideal untuk belajar dan membuat prototipe proyek IoT karena beberapa alasan:
- Mudah Dipelajari: Dengan bahasa pemrograman yang relatif sederhana dan komunitas yang besar, belajar Arduino tidak sesulit yang dibayangkan.
- Terjangkau: Papan Arduino dan komponen sensor umumnya memiliki harga yang ekonomis.
- Fleksibel: Dapat dihubungkan dengan berbagai jenis sensor, aktuator, dan modul komunikasi (Wi-Fi, Bluetooth).
- Platform Prototyping Cepat: Sangat cocok untuk menguji ide dan konsep sebelum diimplementasikan pada skala yang lebih besar.
Proyek: Pemantauan Kelembaban Tanah dengan Arduino
Tujuan proyek ini adalah untuk membaca tingkat kelembaban tanah menggunakan sensor dan menampilkan hasilnya. Meskipun ini versi paling sederhana, konsep dasarnya adalah fondasi bagi sistem irigasi cerdas yang lebih kompleks.
Apa saja yang dibutuhkan?
- Board Arduino Uno (atau model lain seperti Arduino Nano, ESP32, ESP8266)
- Sensor Kelembaban Tanah (Capacitive Soil Moisture Sensor) : Sensor kapasitif lebih disarankan karena kurang rentan terhadap korosi dibanding sensor resistif.
- Kabel Jumper
- Kabel USB (untuk menghubungkan Arduino ke komputer)
- Komputer dengan Arduino IDE terinstal
Cara Kerja Singkat
- Sensor Kelembaban Tanah: Mendeteksi kadar air di tanah dan mengubahnya menjadi sinyal listrik. Semakin basah tanah, semakin tinggi nilai analog yang dihasilkan.
- Arduino: Menerima sinyal analog dari sensor, mengubahnya menjadi nilai digital, dan membaca data tersebut.
- Serial Monitor: Menampilkan data kelembaban di komputer Anda, sehingga Anda bisa melihat hasilnya.
Langkah-langkah Pembuatan Proyek

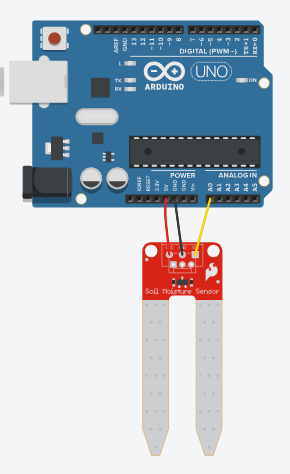

Langkah 1: Perakitan Hardware (Wiring)
Ini adalah bagian paling penting untuk memastikan semua komponen terhubung dengan benar.
- Hubungkan VCC pada sensor ke pin 5V pada Arduino.
- Hubungkan GND pada sensor ke pin GND pada Arduino.
- Hubungkan pin AOUT (Analog Output) pada sensor ke pin A0 (Analog Input) pada Arduino.
Langkah 2: Pemrograman Arduino (Kode)
Buka Arduino IDE di komputer Anda dan salin kode berikut. Kode ini akan membaca nilai dari sensor dan menampilkannya di Serial Monitor.
// Definisikan pin tempat sensor kelembaban terhubung
const int sensorPin = A0;
void setup() {
// Inisialisasi komunikasi serial untuk menampilkan data
Serial.begin(9600);
Serial.println("Memulai Membaca Sensor Kelembaban Tanah...");
}
void loop() {
// Membaca nilai analog dari sensor
// Nilai akan berkisar antara 0 (kering) hingga 1023 (sangat basah/terendam)
int kelembabanValue = analogRead(sensorPin);
// Untuk kalibrasi, Anda bisa menukar nilai ini menjadi persentase
// Misalnya, 0% = 500 (udara kering), 100% = 0 (air penuh)
// int kelembabanPersen = map(kelembabanValue, 0, 500, 100, 0); // Contoh kalibrasi, sesuaikan 0 dan 500 dengan sensor Anda
// Tampilkan nilai kelembaban di Serial Monitor
Serial.print("Kelembaban Tanah (Nilai Mentah): ");
Serial.println(kelembabanValue);
// Jika Anda mengaktifkan kalibrasi persentase:
// Serial.print("Kelembaban Tanah (Persen): ");
// Serial.println(kelembabanPersen);
// Tunda sebentar sebelum pembacaan berikutnya
delay(2000); // Tunggu 2 detik
}Penjelasan Kode:
const int sensorPin = A0;: Mendefinisikan pin analog A0 sebagai tempat sensor terhubung.Serial.begin(9600);: Memulai komunikasi serial agar Arduino bisa mengirim data ke komputer.analogRead(sensorPin);: Fungsi ini membaca nilai tegangan analog dari sensor (antara 0-1023).Serial.println();: Mencetak nilai ke Serial Monitor.
delay(2000);: Menunda eksekusi selama 2 detik sebelum membaca sensor lagi.
Langkah 3: Unggah Kode dan Lihat Hasilnya
- Sambungkan Arduino Anda ke komputer menggunakan kabel USB.
- Di Arduino IDE, pilih Tools > Board dan pilih Arduino Uno (atau papan yang Anda gunakan).
- Pilih Tools > Port dan pilih port serial yang terhubung dengan Arduino Anda.
- Klik tombol Upload (panah kanan) di Arduino IDE untuk mengunggah kode ke Arduino.
- Setelah selesai mengunggah, klik tombol Serial Monitor (ikon kaca pembesar di pojok kanan atas Arduino IDE). Anda akan melihat data kelembaban tanah muncul secara real-time.
Pengembangan Lebih Lanjut
Proyek sederhana ini adalah langkah awal. Anda bisa mengembangkan lebih lanjut:
- Modul Wi-Fi: Tambahkan modul ESP8266 (NodeMCU) atau ESP32 (lebih disarankan) untuk mengirim data kelembaban tanah ke cloud (misalnya ke platform seperti Thingspeak, Google Firebase, atau ke server lokal Anda).
- Aplikasi Web/Mobile: Buat antarmuka di mana petani dapat melihat data kelembaban dari mana saja.
- Aktivasi Otomatis: Sambungkan relay ke Arduino untuk mengaktifkan pompa air secara otomatis ketika kelembaban tanah berada di bawah ambang batas tertentu.
- Notifikasi: Kirim notifikasi SMS atau email jika kelembaban terlalu rendah.
Dengan proyek sederhana ini, Anda telah mengambil langkah pertama dalam memahami bagaimana perangkat fisik, seperti sensor, dapat terhubung dengan dunia digital dan menjadi bagian dari ekosistem IoT yang lebih besar. Selamat mencoba dan berkreasi!
